Opis produktu
UWAGA ! Podczas składania zamówienia wybierz:
• odpowiedni typ głowicy ultradźwiękowej
Zakresy pomiarowe głowic ultradźwiękowych:

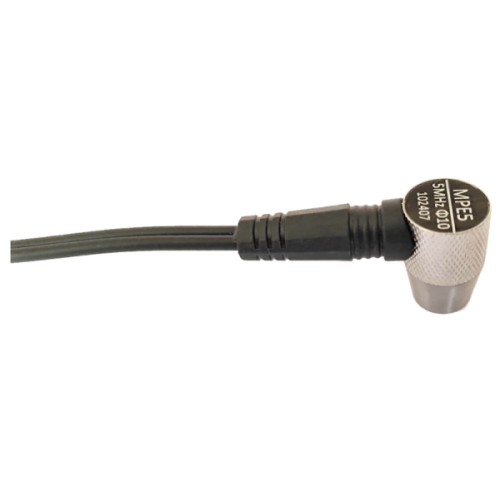

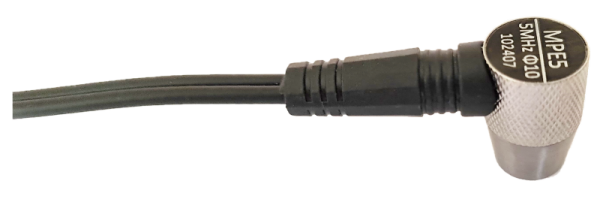

•głowica ultradźwiękowa MPE5 5MHz od 1,0 – 600 mm P-E*,

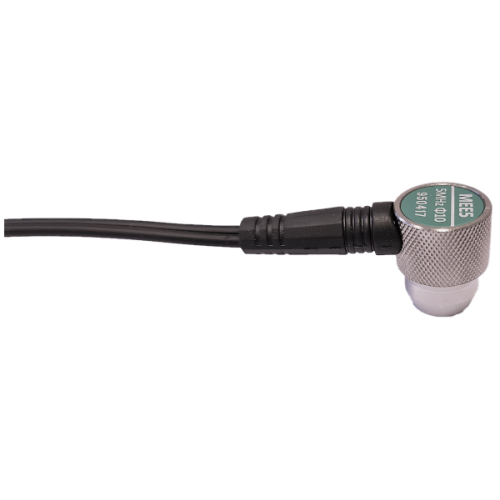

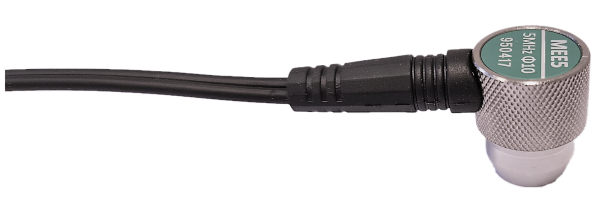

• głowica ultradźwiękowa MEE5 5MHz od 2,0 – 600 mm P-E* oraz 2,5 – 100mm E-E*,

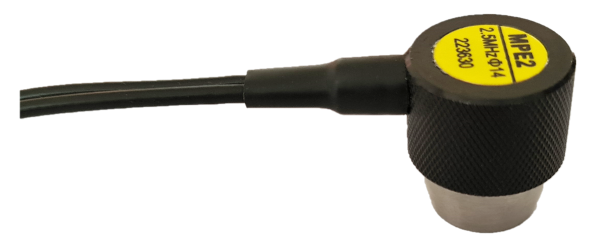

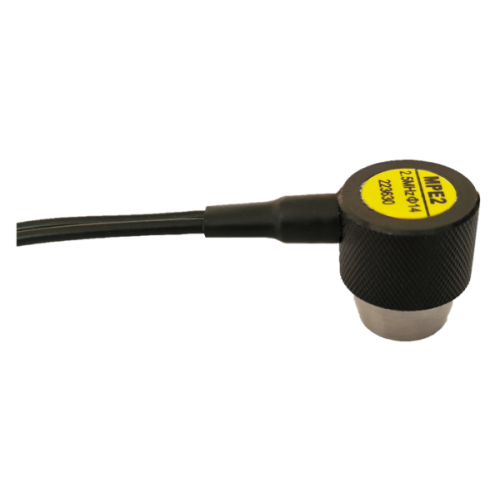

• głowica ultradźwiękowa MPE2 2,5MHz od 3,0 – 300 mm (materiały tłumiące, plastiki) P-E*,
Pomiar grubości ścianek rur o średnicy ≥ 25mm z głowicą ultradźwiękową MPE5*.
* zakresy pomiarowe w odniesieniu do stali wzorcowej,
P-E - tryb pomiaru Pulse-Echo - pomiar standardowy,
E-E - tryb pomiaru Echo-Echo - pomiar z pominięciem powłoki ochronnej, korozji.
Opis urządzenia:

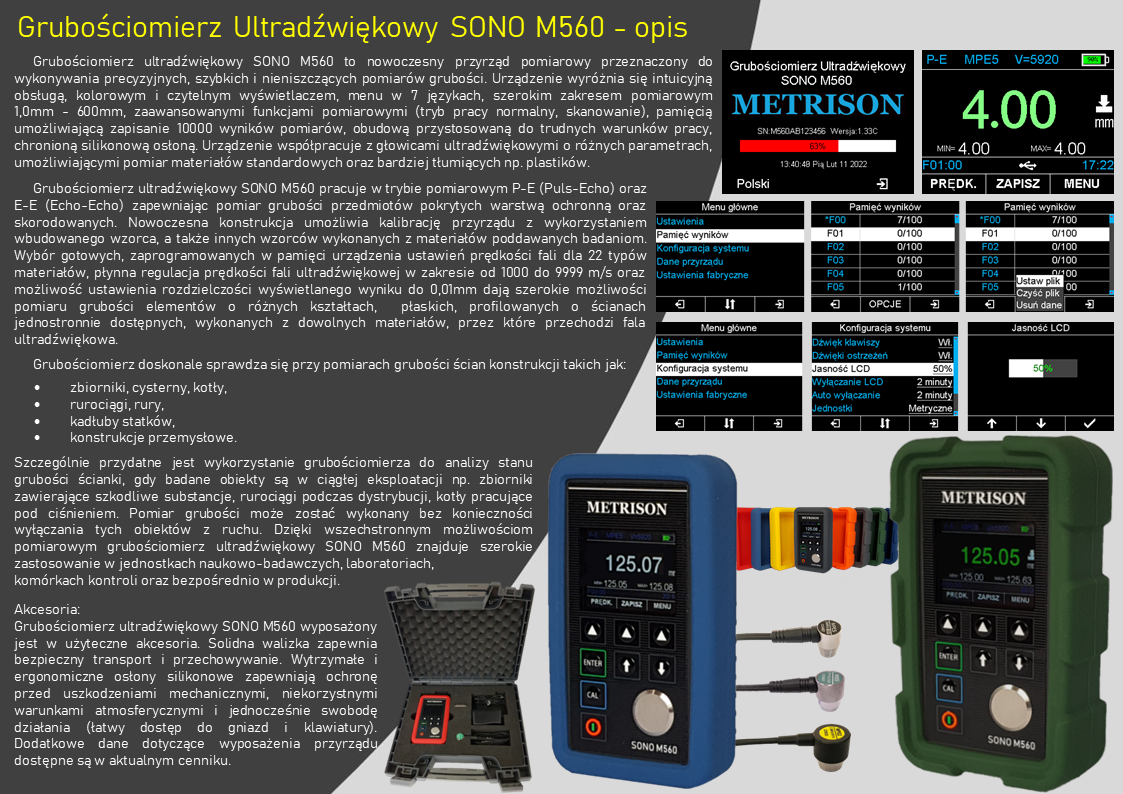

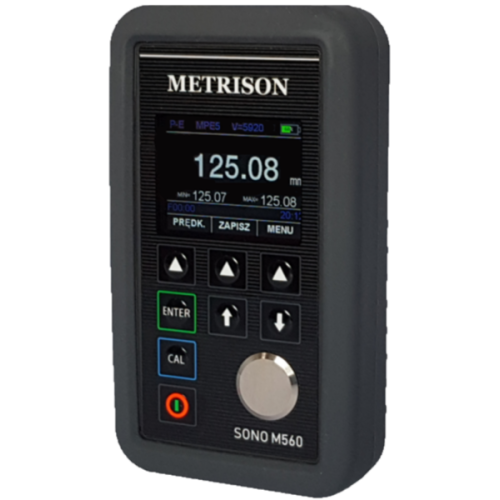

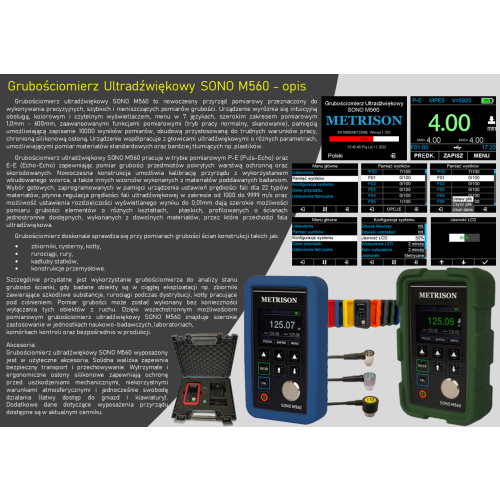

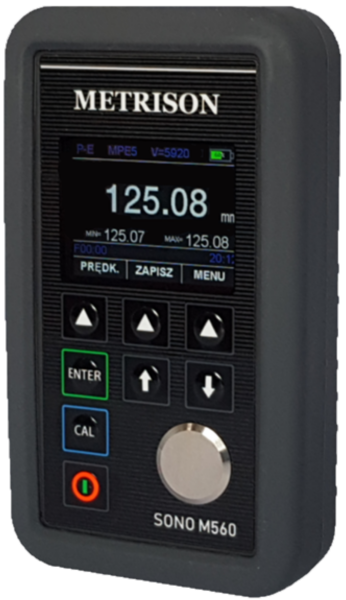

Grubościomierz ultradźwiękowy SONO M560 to nowoczesny przyrząd pomiarowy, łączący opinie i oczekiwania naszych klientów oraz wieloletnie doświadczenie firmy Metrison w projektowaniu i produkcji urządzeń pomiarowych. Grubościomierz został opracowany z myślą o szerokim gronie odbiorców, a dzięki zaawansowanym funkcjom pomiarowym oraz bogatemu wyposażeniu predysponowany jest do zastosowania w jednostkach naukowo-badawczych, laboratoriach, komórkach kontroli, bezpośrednio w produkcji oraz usługach.
Grubościomierz SONO M560 współpracuje z 3 typami głowic ultradźwiękowych i przeznaczony jest do wykonywania precyzyjnych, szybkich i nieniszczących pomiarów grubości materiałów o kształtach płaskich i profilowanych, a przede wszystkim pomiarów grubości ścian elementów jednostronnie dostępnych takich, jak zbiorniki, rury, kadłuby statków, inne konstrukcje zamknięte. Grubościomierz przy zastosowaniu odpowiednio dobranej głowicy ultradźwiękowej umożliwia pomiar grubości elementów wykonanych z różnorodnych materiałów w tym pokrytych warstwą ochronną lub skorodowanych. Szczególnie przydatne jest wykorzystanie grubościomierza do analizy stanu grubości ścianki, gdy badane obiekty są w ciągłej eksploatacji, np. zbiorniki zawierające szkodliwe substancje, rurociągi, kotły pracujące pod ciśnieniem. Pomiar może zostać wykonany bez konieczności wyłączania tych obiektów z ruchu.
Grubościomierz ultradźwiękowy SONO M560 wyróżnia się zaawansowanymi funkcjami, szerokim zakresem pomiarowym od 1,0mm do 600mm, kolorowym wyświetlaczem, intuicyjnym menu, łatwą obsługą, obudową zabezpieczoną silikonową osłoną, odporną na trudne warunki pracy. Nowoczesna konstrukcja przyrządu umożliwia płynną regulację prędkości fali ultradźwiękowej w zakresie od 1000 do 9999 m/s lub skorzystanie z gotowych zaprogramowanych ustawień prędkości fali dla 22 rodzajów materiałów podstawowych m.in.: stal, stal niemagnetyczna, aluminium, mosiądz, miedź, żelazo, żeliwo, złoto, srebro, cynk, cyna, nikiel, tytan, żywica epoksydowa, plexi, PCV, ceramika. W celu prowadzenia precyzyjnych badań przyrząd dodatkowo pozwala na przeprowadzenie kalibracji użytkownika na próbkach mierzonych materiałów. Ponadto istnieje możliwość wyboru rozdzielczości wyświetlanego wyniku pomiaru: 0.1mm, 0.01mm lub 0.01in, 0.001in. Tryby pomiarowe P-E (Pulse-Echo), E-E (Echo-Echo) oraz tryby pracy normalny, skanowanie zdecydowanie upraszczają analizę wykonywanych badań i znacząco wpływają na komfort pracy z przyrządem.
Grubościomierz wyposażony jest w pamięć, pozwalającą na zapisanie łącznie 10 000 pomiarów w 100 plikach, po 100 pomiarów. Wyniki pomiarów można analizować bezpośrednio w przyrządzie lub w komputerze po ich transferze za pomocą portu USB 2.0 oraz dostarczonego oprogramowania.

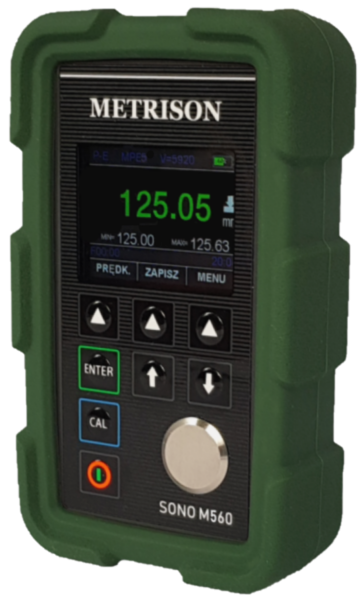

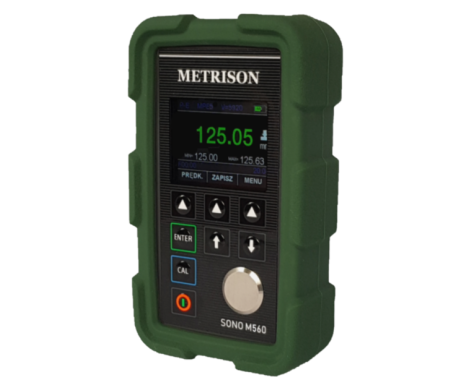

Przyrząd wyposażony jest w kolorowy wyświetlacz o rozdzielczości 320x240 pikseli z możliwością płynnej regulacji jasności i automatycznym przyciemnianiem po określonym przez użytkownika czasie, w celu oszczędzania energii. Wyświetlacz zapewnia bardzo dobre warunki pracy zarówno w pomieszczeniach jak i na zewnątrz przy dużym nasłonecznieniu. Komfortu pracy dopełnia ergonomiczna klawiatura z intuicyjnym układem klawiszy, umożliwiająca łatwe poruszanie się po menu i szybki dostęp do wszystkich funkcji przyrządu. Przyrząd chroniony jest standardową osłoną silikonową lub wzmocnioną osłoną silikonową w przypadku eksploatacji w trudniejszych warunkach. Do zabezpieczenia i przenoszenia grubościomierza wraz z całym wyposażeniem dostarczana jest wytrzymała walizka transportowa.
Specyfikacja techniczna:
• Zakres pomiarowy przyrządu 0,7 – 600mm, pomiar standardowy w trybie P-E* (Pulse - Echo) dla głowic ultradźwiękowych:
- głowica ultradźwiękowa MPE5 5MHz od 1,0 – 600 mm,
- głowica ultradźwiękowa MEE5 5MHz od 2,0 – 600 mm,
- głowica ultradźwiękowa MPE2 2,5MHz od 3,0 – 300 mm (materiały tłumiące, plastiki).
• Zakres pomiarowy przyrządu 2,5 – 100mm, pomiar z pominięciem powłoki ochronnej, korozji w trybie E-E* (Echo - Echo):
- głowica ultradźwiękowa MEE5 5MHz od 2,5 – 100mm.
• Pomiar grubości ścianek rur o średnicy ≥ 25mm*, głowica ultradźwiękowa MPE5.
• Dokładność pomiaru ± 0,4% ± 0,04mm, jednostki pomiarowe mm lub cale do wyboru przez użytkownika.
• Płynna regulacja prędkości fali ultradźwiękowej dla badanych materiałów w zakresie od 1000 do 9999 m/s.
• Wybór rozdzielczości wyświetlanego wyniku pomiaru: 0,1mm, 0,01mm lub 0.01in, 0,001in.
• Zaprogramowane ustawienia prędkości fali ultradźwiękowej dla 22 typów materiałów.
• Pamięć umożliwiająca zapis 10 000 pomiarów, zgrupowana w 100 plikach po 100 pomiarów.
• Wykonywanie pomiarów w dwóch trybach pracy: normalny, skanowanie.
• Możliwość włączenia / wyłączenia sygnalizacji dźwiękowej klawiszy oraz alarmów systemowych.
• Kalibracja na wbudowanym wzorcu z możliwością wyboru materiału i prędkości.
• Kalibracja jedno lub dwupunktowa na wzorcach zewnętrznych lub materiałach poddawanych badaniom.
• Automatyczna kompensacja głowicy ultradźwiękowej w funkcji temperatury oraz zużywania się części roboczej z wykorzystaniem wbudowanego wzorca.
• Kolorowy wyświetlacz TFT LCD o rozdzielczości 320 x 240 pikseli z regulowanym podświetleniem.
• Automatyczne przyciemnianie wyświetlacza w celu oszczędzania energii po ustalonym czasie bezczynności.
• Zegar wskazujący godzinę, możliwość ustawienia daty.
• Menu w języku polskim, angielskim, niemieckim, francuskim, hiszpańskim, włoskim, chińskim.
• Transfer danych do komputera przez złącze USB 2.0, współpraca z oprogramowaniem komunikacyjnym.
• Automatyczne wyłączanie zasilania przyrządu po ustalonym czasie bezczynności.
• Wskaźnik stanu naładowania akumulatora / baterii.
• Opcjonalny pakiet „zasilanie" zawierający moduł zasilania i ładowania, dwa akumulatory AA 1,2V NiMH, zasilacz. Pakiet umożliwia zasilanie przyrządu z zasilacza oraz ładowanie akumulatorów w przyrządzie.
• Czas pracy przy zasilaniu z dwóch akumulatorów AA 1,2V NiMH ok. 30h. Czas pracy zależy od pojemności użytych akumulatorów oraz wybranych ustawień grubościomierza.
• Czas ładowania 1h - 4h, zależny od poziomu rozładowania, pojemności i jakości użytych akumulatorów.
• Konstrukcja przystosowana do pracy w terenie, obudowa chroniona silikonową osłoną.
• Wymiary: 139 x 76 x 27 mm; z osłoną silikonową: 142 x 81 x 34mm; ze wzmocnioną osłoną silikonową 143 x 85 x 39mm.
• Zakres temperatur pracy przyrządu od -10 ºC do +50 ºC.
• Waga z akumulatorami i wzmocnioną osłoną silikonową ok. 350g.
* zakresy pomiarowe w odniesieniu do stali wzorcowej
Wyposażenie:
• Przyrząd oferowany jest w następującym zestawie:
• grubościomierz ultradźwiękowy SONO M560
• głowica ultradźwiękowa wybrana przez klienta
• silikonowa osłona ochronna wybrana przez klienta
• walizka transportowa
• dwie baterie AA 1,5V lub pakiet "zasilanie" * - opcja zalecana, dostępna za dodatkową opłatą
• kabel USB
• oprogramowanie komunikacyjne
• świadectwo sprawdzenia producenta
• instrukcja obsługi w języku polskim
• karta gwarancyjna.
* Pakiet "zasilanie" zawiera: moduł zasilania i ładowania, dwa akumulatory AA 1,2V NiMH, zasilacz.
• Gwarancja – 24 miesiące grubościomierz, 12 miesięcy akcesoria.
